VAREDAN PWMアンプ
VAREDAN VSA1
DC電源入力(24-80V)
ピーク:10Aの
高性能PWMアンプ
スイッチング周波数:40kHz、入力電源:DC24-80V、ピーク出力電流:10A (連続5A) の16bit PWMアンプです。
モーションコントローラからのアナログ電圧指令(±10V, 2相UV指令など)で、電流アンプとして素直な電流特性が魅力です。
出力波形歪を極力抑えた設計で、標準的なPWMアンプより高精度、リニアアンプより低コスト&小型/軽量をシンプルな構成で実現します。
ラインアップ
|
型番 |
電源電圧 |
連続電流 |
ピーク電流 |
|---|---|---|---|
|
VSA1-510 |
DC 24～80 V |
5 A |
10 A |

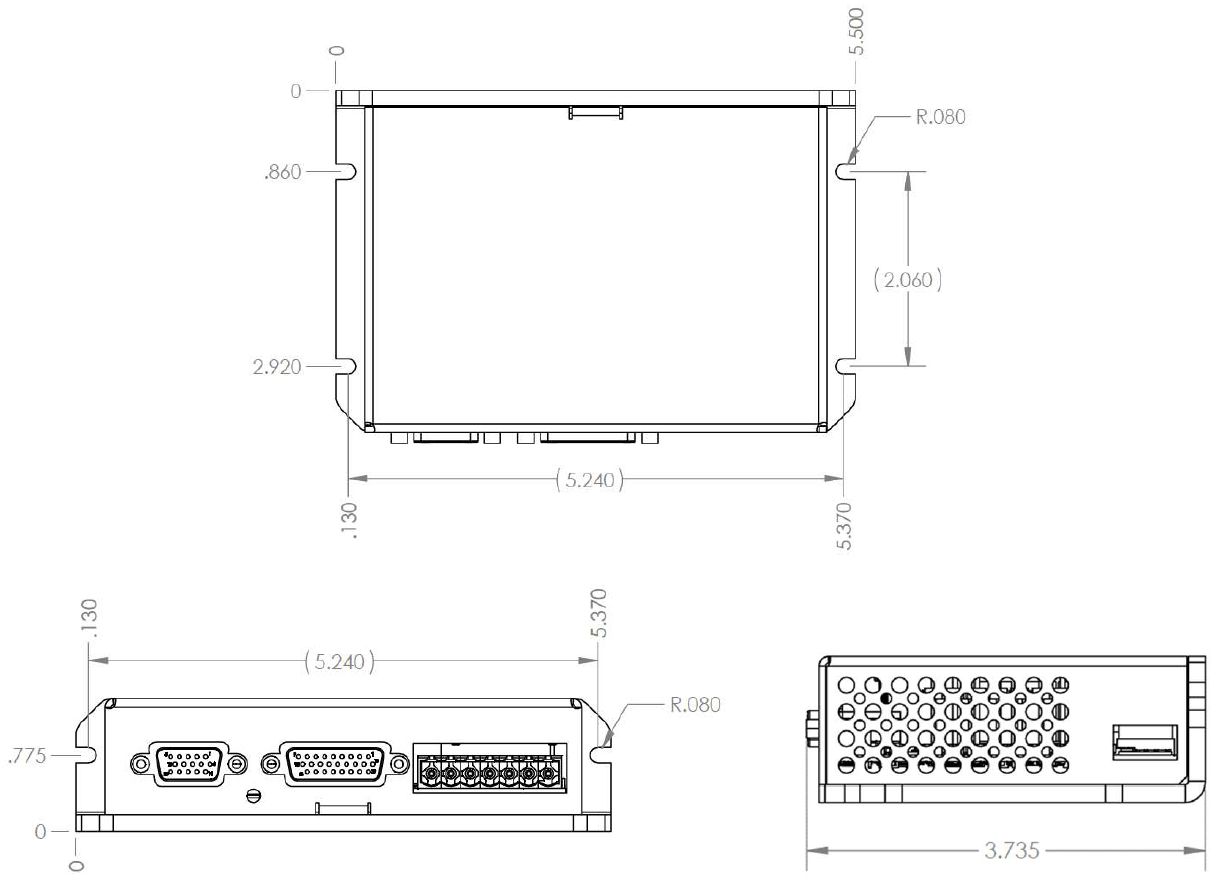

サイズ ／ 質量
- サイズ / 質量
- 140 (W) × 95 (D) × 36 (H) mm / 0.34 kg
単位：インチ
仕様
|
モータの種類 |
ACサーボ，DCサーボ，リニアモータ，ボイスコイルモータ(VCM)，磁場コイル，その他 |
|
|---|---|---|
|
制御 |
位置制御 |
近日対応 |
|
速度制御 |
近日対応 |
|
|
トルク(電流)制御 |
● |
|
|
入力コマンド |
アナログ ±10V |
● |
|
2相アナログUV ±10V |
● |
|
|
フィードバック |
アブソリュートエンコーダ |
近日対応 |
|
インクリメンタル エンコーダ (Quad A/B & Z) |
● |
|
|
アナログ Sin/Cos エンコーダ |
近日対応 |
|
|
デジタルホール |
● |
|
|
デジタルI/O |
入力数 |
5 |
|
出力数 |
3 |
|
|
アナログI/O |
入力数 |
2 (差動) |
|
出力数 |
1 (0-5V) |
|
