装置・その他
着磁機
多くのお客様よりご信頼いただいている磁場発生装置向け電源、ヨーク＆コイル、測定器です。
お客様のご要望に応じて、カスタムメイドで提案します。
特長
01.着磁用途
- パルス磁場式着磁装置
- コンデンサ着磁電源、着磁治具
- 静磁場式着磁装置
- 直流電源、電磁石
- フラックス測定
- フラックスメーター、サーチコイル
02.磁場配向用途
- 連続磁場式磁場配向装置
- 磁場配向電源、磁場コイル
- パルス磁場式磁場配向装置
- パルス配向電源、磁場配向治具
製品
-

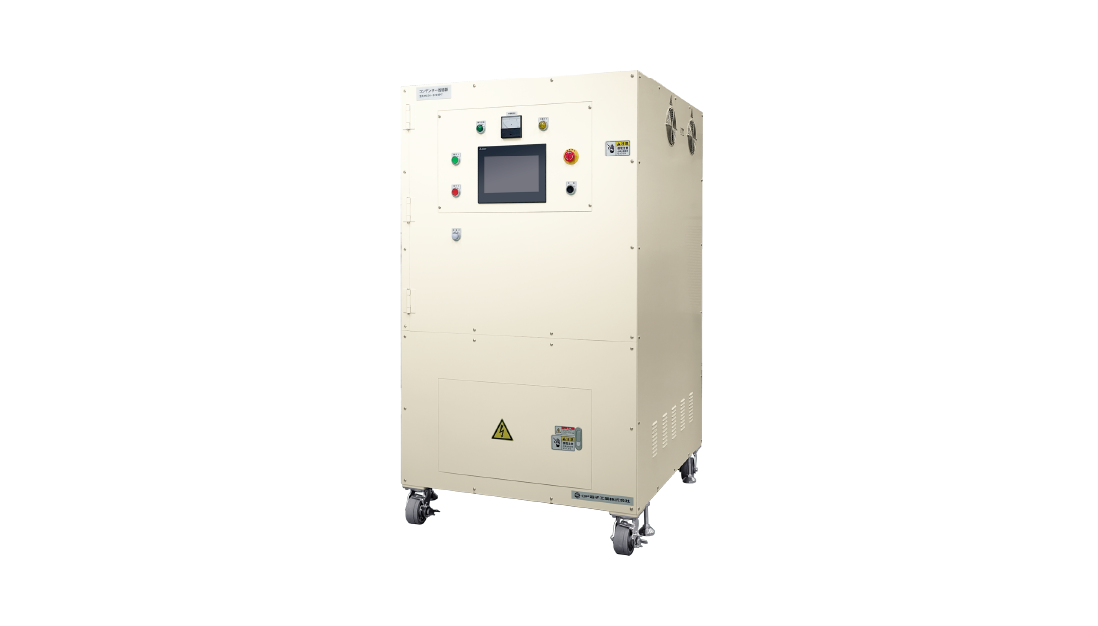

パルス磁場式着磁装置高速充電＆強磁場発生。EV向けトラクションモータや産業用DCサーボモータ、MRI、エレベータ向け等の大型マグネットの着磁から、車載向けモーター、DCスピンドルモータ、スピーカ、VCM等の中型・小型用マグネットの着磁まで、幅広い用途に対応します。
豊富なラインアップで希土類などの高保磁力材の着磁にも対応。また、着磁ヨークへの負担・発熱を軽減する低インピーダンス仕様の着磁電源もご用意。各種オプションと併せてカスタムメイドで製作します。 -
着磁治具様々な製品形状・極数に応じた着磁治具をカスタムメイドで製作いたします。磁石単体の着磁や磁石組み込み後の半製品ワークの着磁など、幅広いご要望に対応いたします。
N/Sの単極（2極）着磁であれば「着磁コイル」と呼ばれる空芯コイルを、多極(4極以上)着磁の場合は「着磁ヨーク」と呼ばれる鉄芯付きコイルを設計・製作します。 -

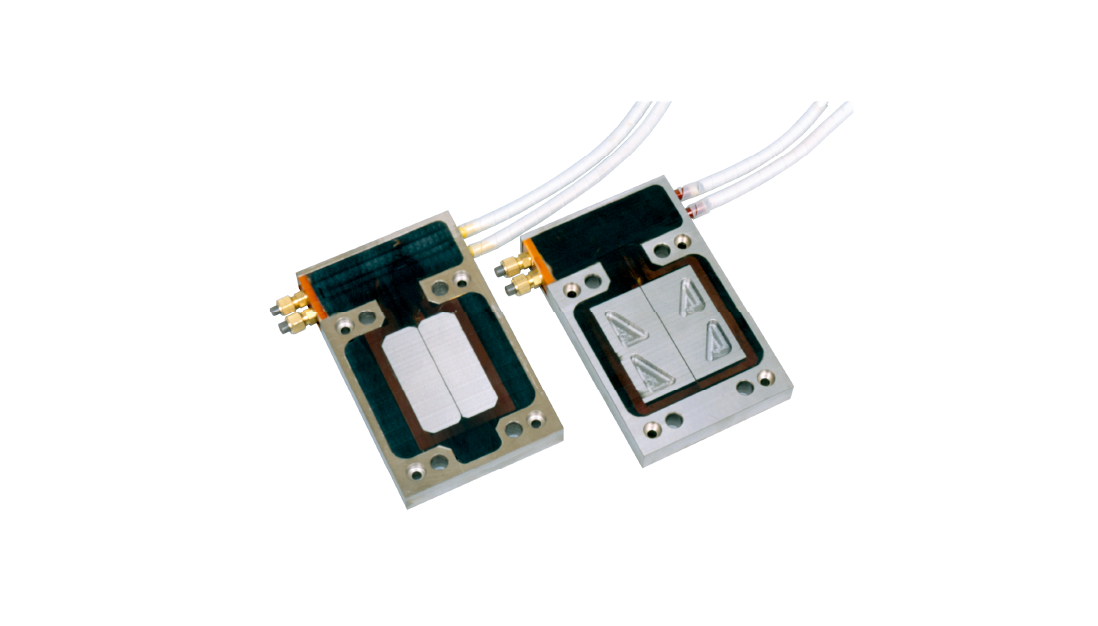

角型着磁コイル様々な製品形状・極数に応じた着磁治具をカスタムメイドで製作いたします。磁石単体の着磁や磁石組み込み後の半製品ワークの着磁など、幅広いご要望に対応いたします。
N/Sの単極（2極）着磁であれば「着磁コイル」と呼ばれる空芯コイルを、多極(4極以上)着磁の場合は「着磁ヨーク」と呼ばれる鉄芯付きコイルを設計・製作します。 -

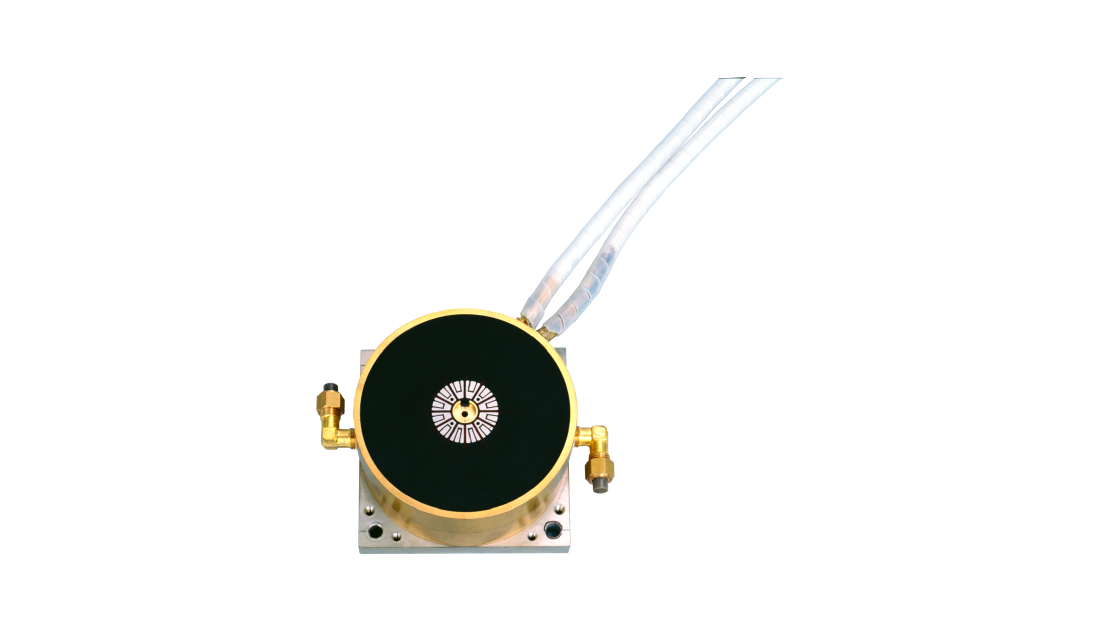

平面多極着磁ヨーク（補極付）様々な製品形状・極数に応じた着磁治具をカスタムメイドで製作いたします。磁石単体の着磁や磁石組み込み後の半製品ワークの着磁など、幅広いご要望に対応いたします。
N/Sの単極（2極）着磁であれば「着磁コイル」と呼ばれる空芯コイルを、多極(4極以上)着磁の場合は「着磁ヨーク」と呼ばれる鉄芯付きコイルを設計・製作します。 -
VCM着磁ヨーク様々な製品形状・極数に応じた着磁治具をカスタムメイドで製作いたします。磁石単体の着磁や磁石組み込み後の半製品ワークの着磁など、幅広いご要望に対応いたします。
N/Sの単極（2極）着磁であれば「着磁コイル」と呼ばれる空芯コイルを、多極(4極以上)着磁の場合は「着磁ヨーク」と呼ばれる鉄芯付きコイルを設計・製作します。 -

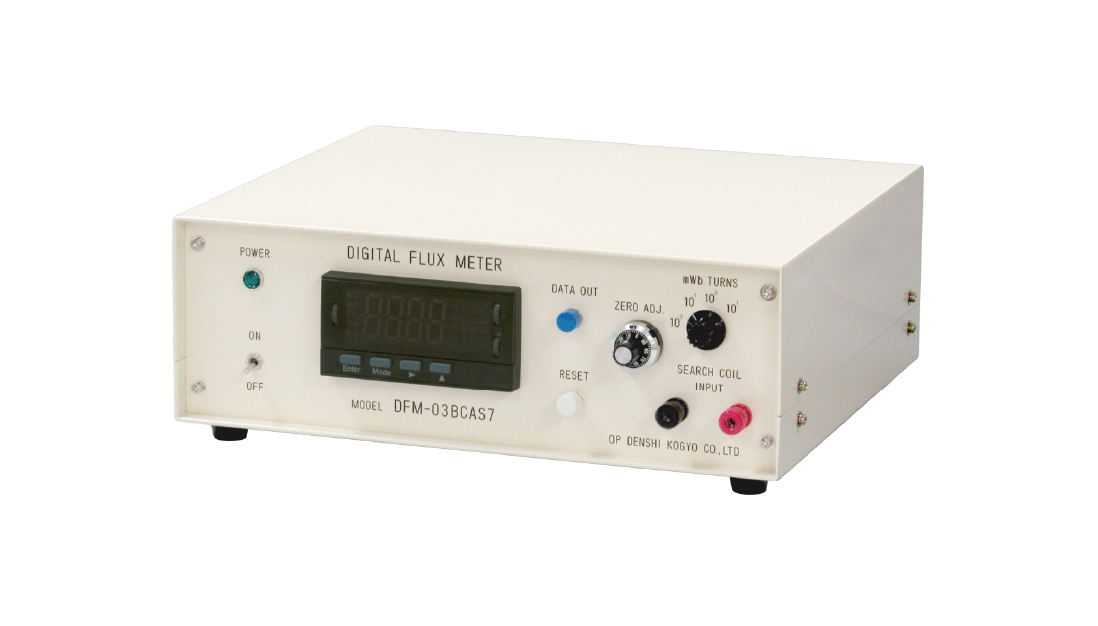

フラックスメーター着磁した製品の磁束量を測定して、評価・判定にご利用いただけます。手動での測定以外にも、自動化ラインに組み込んで着磁済み生産品の良否判定にも使用可能です（別途、遮断ボックスが必要）。その他、手動測定の時に便利なUSBアウトプット機能（測定値をUSB経由でPCに出力）など、出力オプションも用意しています。
また、測定で使用する各種サーチコイルも設計・製作します。 -

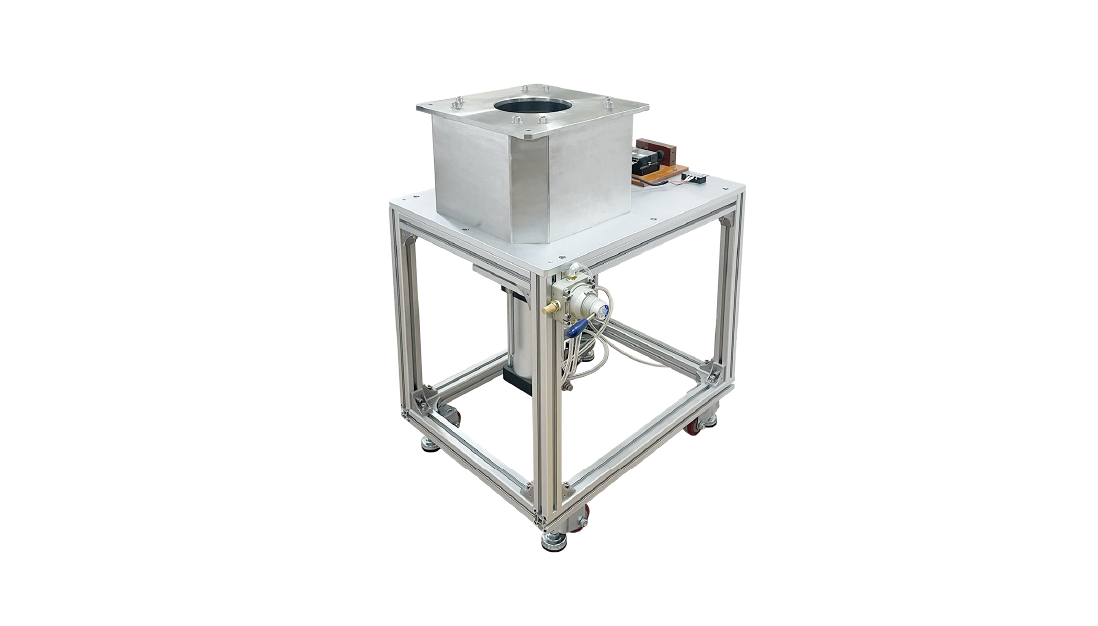

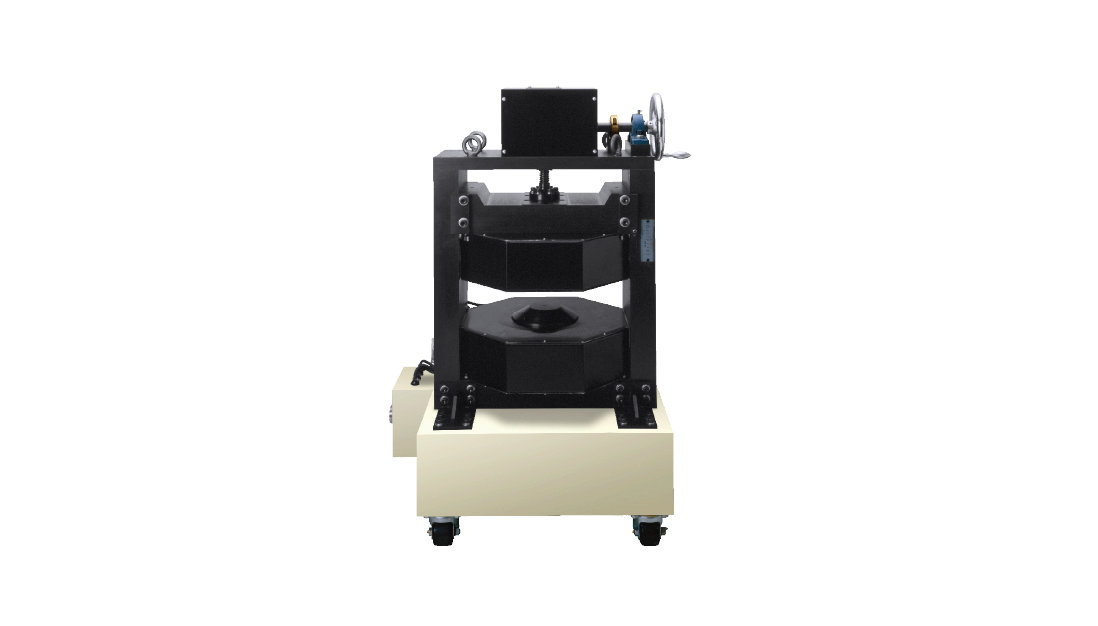

静磁場（電磁石）式着磁装置直流電源を用いて、コイルに連続的に電流を供給し、静磁場を発生させます。搬送機構と組み合わせて、静磁場内にワークを連続的に通過させる単極着磁装置や、BH測定等のマグネットの性能判定にもご使用いただけます。
