PCインターフェイス
USB-to-CANFD
CANFDネットワークに簡単アクセス可能なUSBインターフェイス
概要
Ixxat USB-to-CAN FDシリーズは、ひとつの製品でISO準拠のCAN FD、ISO非準拠のCAN FD、高速CANの3タイプに設定できます。2チャンネル搭載したautomotiveバージョンでは、2チャンネルのうち1チャンネルをLINに設定可能です。
特長
01.ハイスピードUSB(2.0)対応
ネイティブ USB 2.0 ハイスピード(480 MBit/s)対応で、高速データ転送と USB 1.1 および USB 3.x との互換性が保証されます。
02.過電圧保護
電気的絶縁機能（1kV/DC、1秒間）により過電圧から保護され、潜在的な電気的損傷からネットワークとPCを保護します。
03.パワフルなプログラミング インターフェース
Windows (VCI)、Linux (ECI)、その他リアルタイム OS お客様のご要望に応じて) 向けの多用途プログラミング インターフェースを提供しており、複数のオペレーティング システムにわたる柔軟な開発が可能です。
04.CANモニターソフトウェア付属
canAnalyser3 Mini が VCI V4 ダウンロード パッケージに含まれており、CAN ネットワークの分析と監視の第一歩を踏み出すことができます。
バリエーション
Ixxat USB-to-CAN FDには2つの製品バリエーションがあります。
|
バリエーション |
高速CAN |
CAN FD |
LIN |
電気的絶縁 |
コネクター |
品番 |
|---|---|---|---|---|---|---|
|
Ixxat USB-to-CAN FD compact |
1 |
1 |
– |
○ |
Dsub9ピン |
1.01.0351.12001 |
|
Ixxat USB-to-CAN FD automotive |
2 |
2 |
1 |
○ |
RJ45 |
1.01.0353.22012 |

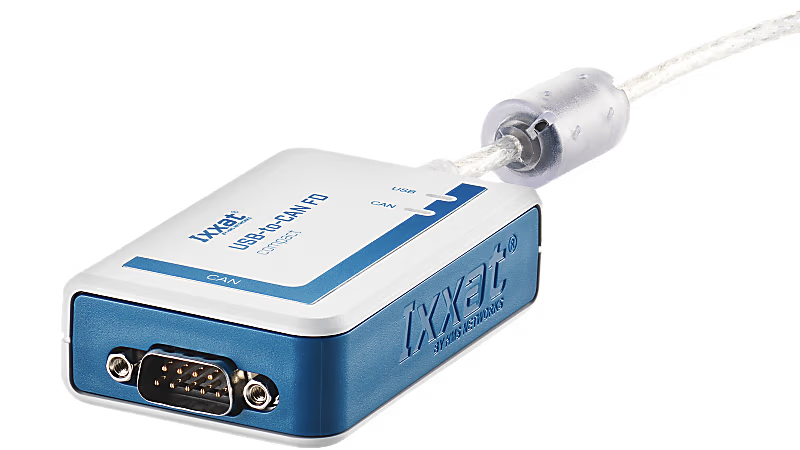

Ixxat USB-to-CAN FD compact
Ixxat USB-to-CAN FD compactは、Dsub9ピンプラグ形状の1ポートのインターフェイスで、高速CANとCAN FDのどちらかでお使いいただけます。

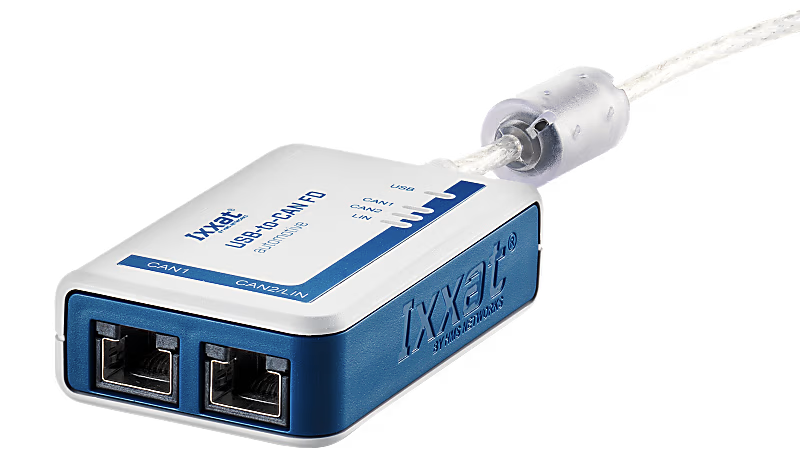

Ixxat USB-to-CAN FD automotive
Ixxat USB-to-CAN FD automotiveは、RJ45プラグを2つ搭載しており、高速CAN、CAN FDのどちらか設定してお使いいただけます。また2つのチャンネルのうち1つをLINとしてお使いいただくことも可能です。製品にはRJ45とDsub9ピンプラグの変換ケーブルが2本付属します。
LIN(USB-to-CAN FD automotive)
LIN通信では、LINマスターモード、LINスレーブモードのどちらかでお使いいただけます。LINスレーブとしては、受信したマスターリクエストに自動的に応答します。レスポンスデータは、バッファーを使ってPCのAPI経由でアップデートします。マスターモードでは、マスターコール（呼び出し）はPCアプリケーションによって処理されます。受信したLINメッセージは、タイムスタンプ、マスターリクエスト、ステータス情報付きでアプリケーションに転送されます。
高いパフォーマンスと柔軟性
USB2.0ハイスピード（480Mビット/秒）に接続することで、USB-to-CAN FDインターフェイスは、最小限の遅延と低消費電力で非情に高いスループットを達成しています。これによりCAN FD、およびCANネットワークにおいて高い伝送速度とバス負荷で信頼性の高い、損失のないメッセージの送受信を行えます。メッセージにはタイムスタンプが付与され、USB-to-CAN FDデバイスに直接バッファーされフィルタリングすることが可能です。
安価でコンパクトなIxxat USB-to-CAN FDは、canAnalyser3と組み合わせて、開発、サービス、メンテナンスといったさまざまな場面でお使いいただけます。
Ixxat USB-to-CAN FDはドライバーソフトVCI(Windows向け）、ECI（Linuxなど用）をフルにサポートしています。
テクニカルデータ
|
PCバスインターフェイス |
USB 2.0、ハイスピード(480Mビット/秒) |
|---|---|
|
マイクロコントローラー |
32ビット |
|
CANビットレート |
10Kビット/秒～1Mビット/秒 |
|
CANトランシーバー |
Microchip MCP2562FDT |
|
CAN FDビットレート |
250/500Kビット/秒（アービトレーションレート） |
|
CAN FDトランシーバー |
Microchip MCP2562FDT |
|
LINビットレート |
最大20Kビット/秒 |
|
LINトランシーバー |
NXP TJA1020 |
|
CANコントローラー |
IFI CAN_FD IP |
|
電気的絶縁 |
800V DC/500V AC、1秒間 |
|
供給電源 |
5V DC/300mA (USB経由） |
|
温度範囲 |
-20℃～+70℃ |
|
重量 |
およそ100g |
|
寸法 |
80×50×22mm |
|
認証 |
CE |
VCIドライバー、ECIドライバーはメーカーWEBサイトよりダウンロードできます。
https://www.hms-networks.com/p/1-01-0353-22012-ixxat-usb-to-can-fd-automotive?tab=tab-support
