電気ケトル用空焚き防止一体型高電力対応コードレスコネクター

高電力対応+セーフティシャッター搭載の高性能ケトルコントロール

Otter(オッター)社のA11/A21 & CS7 コントロール&コネクターは、電気ケトル等の用途で必要な、空焚き防止・360°コードレス接続といったような機能に対し、最新技術を融合させることにより、市場のあらゆる製品性能要求にマッチさせました。

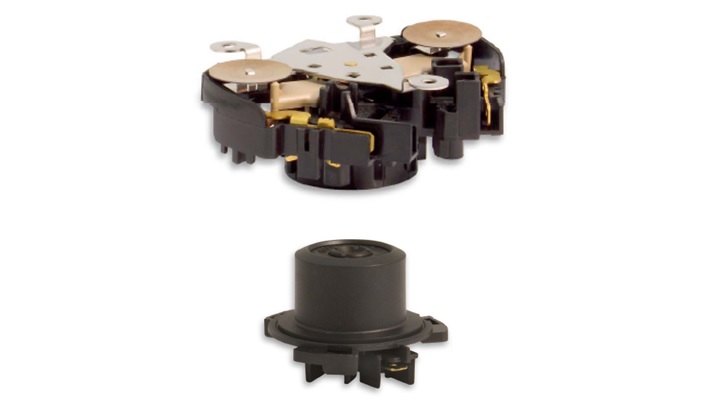

A11/A21コントロール(右上写真上部)は、360°コードレスプラグとヒーターエレメント空焚き保護を融合させた製品です。2枚のバイメタルスプリングを、エレメント表面下部に装填させる方式を取ることにより、空焚き発生時には素早い過熱発生を検知し、保護致します。
A11とA21は定格電流での違い。電気ケトル用にご利用の場合は、別途スチームスイッチ(Z5との組合せ ー 以下基本仕様欄参照)とのセットでの組み合わせとなります。

CS7 360°コードレスソケット(右上写真下部)は、特許取得のセーフティシャッターによる電気的安全性を確保。A11/A21タイプとの組合せで使用可能です。

オプションで、デジタルIOに対応した赤外線通信、Opti-commsも選択可能です。

基本仕様

交流 100 – 240VAC、50Hz/60Hz
定格電流 A11 & CS71 セット 15A
A21 & CS72 セット 10A
端子 CS7 4.8タブ端子
A11/A21ヒータ接続側 : 4.8タブ端子(標準)、シーズヒーター接続用バスバー(オプション)
認証規格 EN標準 15A(240V、50Hz)
CSA 15A(240V、50Hz)
UL 15A(120/240V、60Hz)
CQC 15A(240V、50/60Hz)
可燃性 燃焼抑制素材

電気ケトル等湯沸かし機能品でご利用の場合、別途スチームスイッチ(Z5)との組み合わせでご利用可能です。

特長

・空焚きプロテクタ、360°コードレスコネクタシステム統合型
・ロープロファイル型360°コードレスソケット
・プリント型、メカニカル型、真鍮型、ダイカスト型といったあらゆるエレメントタイプに対応
・ツインバイメタル保護方式(シングルオペレーション機能付)
・3kW容量対応
・シャーシ固定オプション(レーザ、鋲、ねじ、リベット等)
・国際認証条件への対応
・水の溢出条件への対応
・耐久性のある構造
・A11/A21空焚き保護機能付きコードレスコネクタのオプション
薄型厚膜プリントヒータエレメントとの一体型、赤外線通信機能)

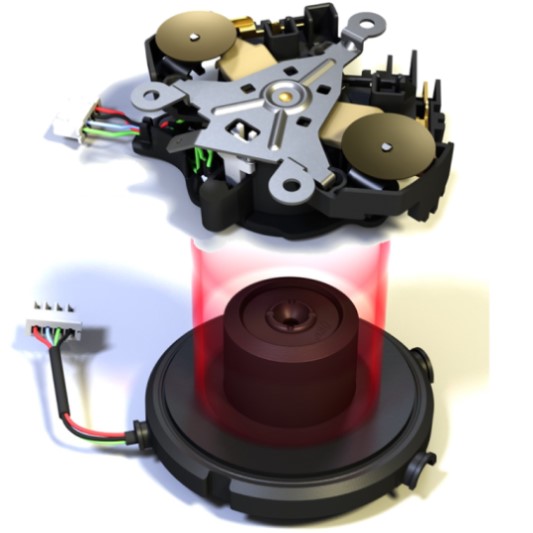

赤外線通信機能(オプション)

360˚コードレスコネクタ間でのデータ通信に対応させる赤外線通信機能、Opti-commsが選択可能です。
デジタルIOの単方向、双方向から選択可能で、作動信号、設定温度到達信号等、様々な目的での基板制御向けの信号伝達に活用できます。
360˚全周での通信を確保し、制御スイッチ/基板搭載箇所の設計柔軟さにも寄与します。
