厚膜プリントヒーター

瞬間湯沸かし高流量フロースルーヒーター

予熱スタンバイ不要、超高速・高圧力の高流量お湯発生デバイス

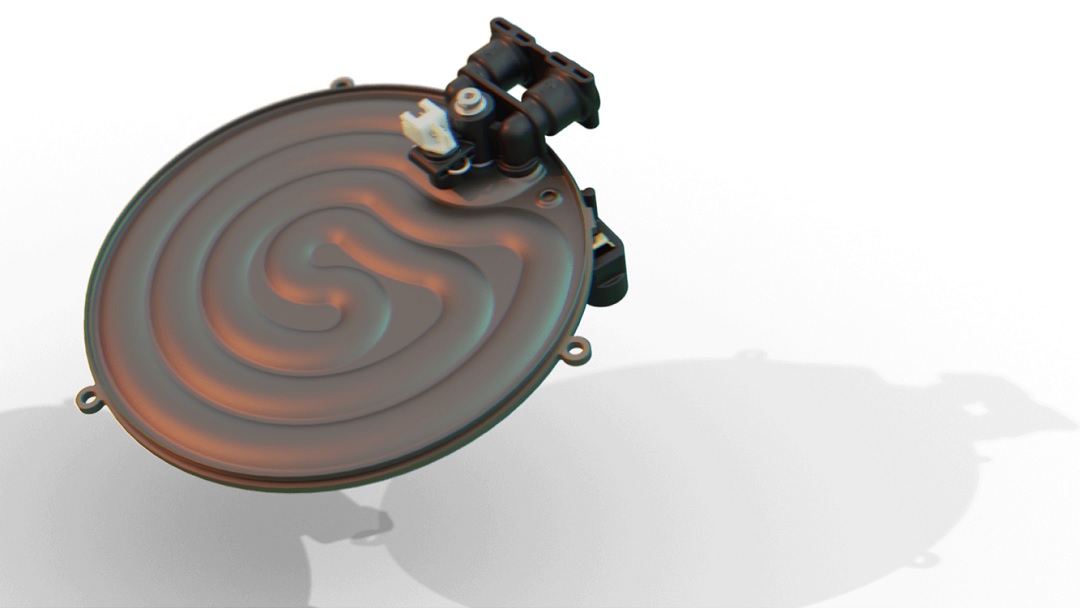

Otter（オッター）グループ、Ferro Techniek（フェローテクニック）社製FTH-XL（Flow Through Heater XL)は、厚膜プリントヒーターエレメント（TFH）のテクノロジーを応用した、超高速の高圧式フロースルーヒーターです。
FTH-XLは、現市場で最速レベルの応答性・制御性を持ち、瞬時の湯沸し発生が可能です。
予熱不要なため、ボイラーなどでのお湯のスタンバイも要りません。
高い流量にもサイズのコンパクトさから、コーヒーやエスプレッソ等を抽出する業務用ドリンクサーバーやお湯のウォーターサーバー等に威力を発揮します。

基本仕様

	高圧タイプ	低圧タイプ
出力	・750W～1800W @ 100VAC-120VAC （50/60Hz）・1500W～3400W @ 230VAC-240VAC（50/60Hz）電圧・出力の複数のバリエーションから抽出可能です。電流は最大15Aです。
寸法	114㎜ X 127mm X 46mm
作動水圧	20 bar（max）	5 bar（max）
破壊水圧	40 bar（min）	10 bar（min）
流量	通常15ml/sec（0.7 barの水圧降下）	通常16ml/sec（0.7 barの水圧降下）
水への接続	4mm or 6mm外径の PTFE（Teflon）チューブへの取付	ø6mm チューブ用バーブ取付
ヒータへの電気接続	L, N, E-FAST – 4.8mm x 0.8mm ターミナル
NTCへの接続	JST XH-series 2-pole
オーバーヒート保護	標準　：　E-FAST, NTC オプション　：　温度ヒューズ

特徴と利点

・ユーザ設定温度に対する瞬時でのお湯発生
・エネルギー貯蔵、お湯タンク、或いは加熱時間全て不要
・予熱のスタンバイ不要となり、トータルでの消費電力の低減に貢献
・E-FASTのオーバーヒート検出による優れた安全性
・小型機器にも対応可能なコンパクトサイズ
・食品安全対応素材、ステンレススチールの水路
・ライムスケールが形成しにくく、万が一の除去も容易

E-FASTについて

E-FAST (Electronic Full Area Sensor Technology －電子式全面センサ技術) は、オーバーヒートを検出する、ユニークな方法。フロースルーヒーター（FTH）の性能に不可欠な、厚膜プリントヒーターエレメントに搭載された、Ferro社独自開発技術です。

プリントヒーターエレメントが許容温度を超えた場合、その局部的に超えた箇所は、どの部分であっても、そのヒータ軌道部からの漏れ電流により、E-FAST検出部に到達します。

電子的にその漏電箇所をモニタリングすることで、NTCやバイメタルでの方式よりも、遥かに早くオーバーヒートを検出することが可能ですので、優れた安全性にも寄与します。

FTH-XL全製品に、このE-FASTを標準搭載しています。

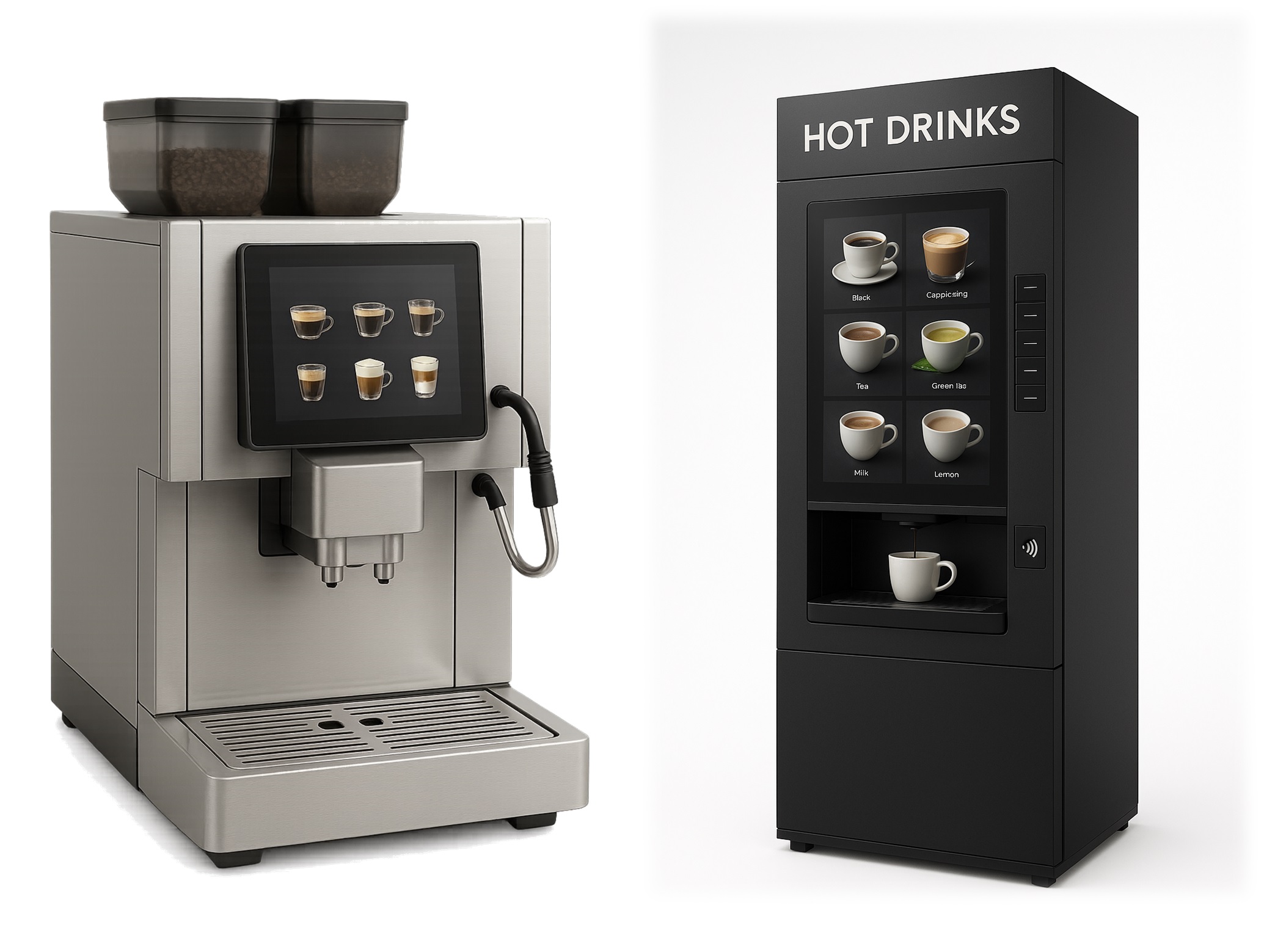

主な用途

・ホットドリンク自動販売機
・ホットドリンクサーバ等の業務用製品
・エスプレッソ自動販売機（高圧タイプ）
・お湯のウォーターサーバ
