厚膜プリントヒーター

厚膜プリントヒーターエレメント

低い熱容量と高いW密度を兼ね備えた
高効率の薄型プリントヒーター

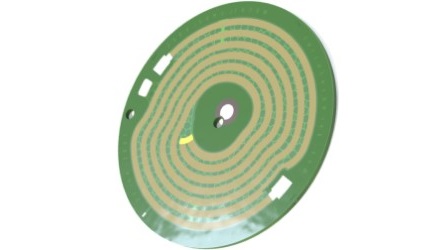

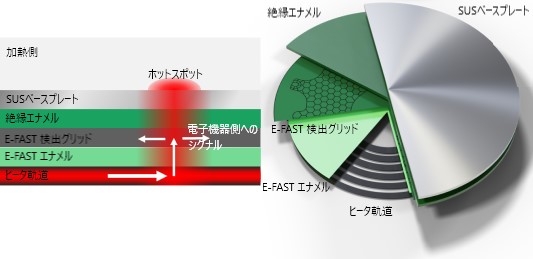

Otter（オッター）グループ、Ferro Techniek（フェローテクニック）社製TFH（Thick Film Heater)は、SUSのベースプレートに、複数のエナメル層をスクリーン印刷した、厚膜プリントヒーターエレメントです。
一般的なヒーターエレメントに対し、非常に薄型でありながら、低い熱容量による、瞬時に近い加熱と、OFF時の瞬時なヒータ冷却を兼ね備えた応答性を持ち合わせています。
出力の変化への即応性により、高度な制御を実現します。
ヒータ軌道パターンは、平面上であれば様々なレイアウト設計が可能となり、搭載製品の許容スペースへの柔軟さも利点です。

基本仕様

電圧	100VAC、110VAC、120VAC、220VAC、240VAC等ご希望条件に合わせた設計を致します。
定格電流	ご希望出力に合わせた設計を致します。
接続方法	ご希望方法に合わせた設計を致します。（ばね荷重接点接続を推奨）電気ケトル等の用途で、空焚き保護機能を求める場合は、A11やA12、A5とのAssyセットでのご提供も可能です。電気接続部や樹脂ケースを含めたAssy対応も致します。
寸法・形状	平面に対し、ご要望の形状に基づいた設計が可能です。プレート上に穴あけの追加工も可能です。対応可能サイズの目安は、以下の通りです。円形　　：　Φ180㎜まで長方形　：　220X155mmまで
認証	IEC-EN60335規格 Class I 対応機器に適合

詳細仕様

ベースプレート	厚み	1.0～2.0㎜
ベースプレート	材料	SUS444 もしくは SUS430
絶縁耐圧	1250VAC（1分間）もしくは1375VAC（Max2秒）
電力密度	最大50W/cm^2（スクリーン印刷部平均）
最大許容加熱温度	250°C（プリントヒーター軌道部は350°Cまで対応）
ベースプレート表面処理	研磨なし、もしくはヘアライン研磨が可能です。

設計の柔軟性

厚膜プリントヒーターエレメント（TFH）は、実質2D形態であれば、どのような外郭形状にも製作可能ですので、複雑な搭載許容スペースへの対応にも適しています。

【厚膜プリントヒーターエレメント外郭形状一例】

ヒーターパターンについては、プリントヒーターエレメント1枚で、以下①～③の例のような、様々な軌道設計が可能です。

①エレメント1枚で複数のヒーター軌道のより合わせ
複数のヒーター軌道を、エレメント表面部を覆うように絡み合わせた設計が可能。この方式で各ヒーター軌道毎での作動、もしくは複数同時のコンビネーションで、異なる出力レベルを発生させられます。

②エレメント1枚で複数の軌道ゾーン
複数の温度制御が必要な場合、制御条件毎に複数のエレメントを用意しなくても、複数の軌道ゾーン設計により、エレメント1枚の表面で、個別の温度制御セクションを用意することが可能です。

③エレメント表面上の電力密度変量設定
エレメント表面上で電力密度を変化させていくことによる、電力の勾配設定の自由設計が可能です。搭載機器の機能としての利用だけでなく、加熱時の技術問題補正にも繋がります。例えば、エレメント端部に従って電力勾配を上げる軌道設計をすれば、流体物を加熱・調合するときの流量差分の補正ができるようになります。

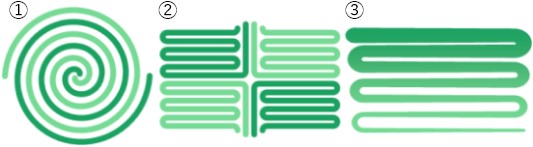

【ヒーター軌道一例】
