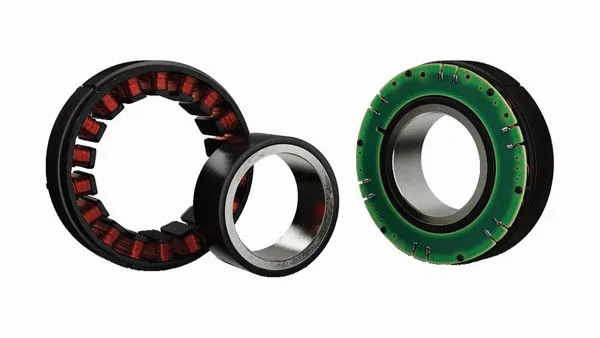

フレームレスモータ

TBM2G

洗練された小型軽量フォルムで、ロボット関節などへのビルトインが更に容易になりました。

従来TBMシリーズの進化版フレームレスモータ
7サイズ×3スタック長(計21種類)で、巻線含め63種類から選択できます。

ラインアップ

フレームサイズ	TBM2G-050xx			TBM2G-060xx			TBM2G-060xx			TBM2G-076xx
スタック長 [mm]	08	13	26	08	13	26	08	13	26	08	13	26
スタック長 [mm]	08	13	26	08	13	26	08	13	26	08	13	26
最大トルク [Nm]	0.72	1.03	1.74	1.22	1.67	2.60	1.54	2.14	3.96	2.23	3.42	5.56
最大トルク [Nm]	0.72	1.03	1.74	1.22	1.67	2.60	1.54	2.14	3.96	2.23	3.42	5.56
連続トルク [Nm]	0.27	0.38	0.64	0.45	0.60	0.96	0.63	0.86	1.54	0.89	1.23	2.06
連続トルク [Nm]	0.27	0.38	0.64	0.45	0.60	0.96	0.63	0.86	1.54	0.89	1.23	2.06
定格速度 [rpm]	8000	8000	6600	8000	8000	4400	8000	6900	3400	8000	5600	2800
定格速度 [rpm]	8000	8000	6600	8000	8000	4400	8000	6900	3400	8000	5600	2800

フレームサイズ	TBM2G-085xx			TBM2G-094xx			TBM2G-094xx
スタック長 [mm]	08	13	26	08	13	26	08	13	26
スタック長 [mm]	08	13	26	08	13	26	08	13	26
最大トルク [Nm]	3.17	4.44	7.01	3.92	5.06	8.98	4.70	7.41	12.7
最大トルク [Nm]	3.17	4.44	7.01	3.92	5.06	8.98	4.70	7.41	12.7
連続トルク [Nm]	1.21	1.65	2.69	1.58	2.05	3.67	1.90	3.04	6.03
連続トルク [Nm]	1.21	1.65	2.69	1.58	2.05	3.67	1.90	3.04	6.03
定格速度 [rpm]	7500	5300	2600	8000	5900	2700	5800	4900	3100
定格速度 [rpm]	7500	5300	2600	8000	5900	2700	5800	4900	3100

巻線の結線は、直列Y, 並列Y, 並列Δの3種類から選択できます。
定格速度は電圧や巻線の仕様により異なります。

適応分野

産業インフラ

社会インフラを支える部品を提供し、社会の持続的な発展に支えます。

エレクトロニクス

多岐に渡るエレクトロニクス製品の開発に貢献します。
