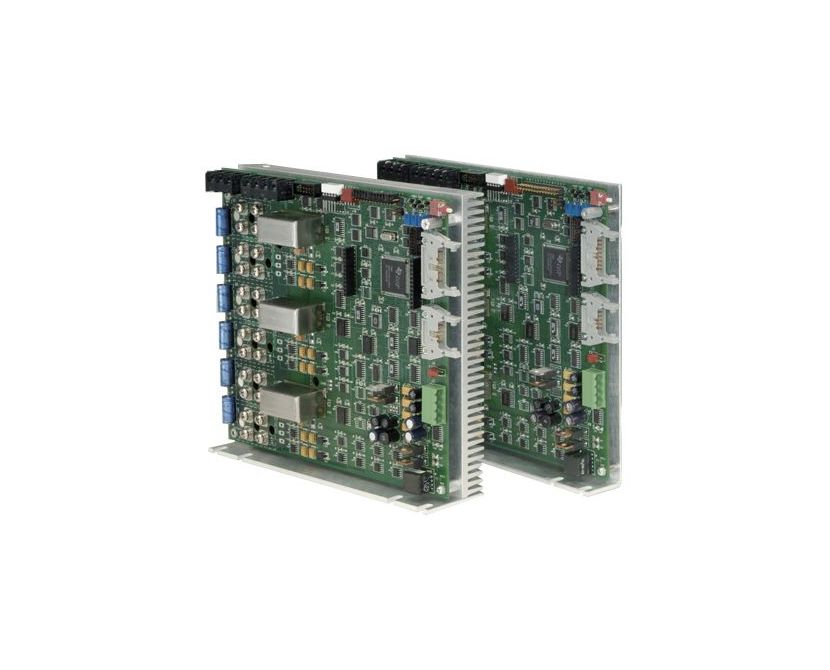

リニアアンプ
LAシリーズ (200W～1500W)
定番リニアアンプ
LAシリーズ
(200W～1500W)
従来から定評のあるリニアアンプ LAシリーズです。
200W～1500W と幅広いラインアップを展開しています。
PWMアンプでは実現できない 高精度/低ノイズが求められる用途に最適です。
200～500W 英文データシートはこちらVDS-LA210_525.pdf200～500W 英文マニュアルはこちらVManual-LA210_525.pdf
800&1500W 英文データシートはこちらVDS-LA800_1500.pdf800&1500W 英文マニュアルはこちらVManual-LA800_1500.pdf
200W～1500W と幅広いラインアップを展開しています。
PWMアンプでは実現できない 高精度/低ノイズが求められる用途に最適です。
200～500W 英文データシートはこちらVDS-LA210_525.pdf200～500W 英文マニュアルはこちらVManual-LA210_525.pdf
800&1500W 英文データシートはこちらVDS-LA800_1500.pdf800&1500W 英文マニュアルはこちらVManual-LA800_1500.pdf
ラインアップ
| 型番 | 単相 / ３相 | 電源電圧 | 連続 / ピーク電流 |
|---|---|---|---|
| LA-210S | 単相 | ±12 – ±85VDC | 2.5 A / 10 A |
| LA-210T | ３相 | ||
| LA-415S | 単相 | 5 A / 15 A | |
| LA-415T | ３相 | ||
| LA-525S | 単相 | 10 A / 25 A | |
| LA-525T | ３相 | ||
| LA-830S | 単相 | ±12 – ±150VDC | 15 A / 30 A |
| LA-830T | ３相 | ||
| LA-1540S | 単相 | 20 A / 40 A | |
| LA-1540T | ３相 |
サイズ ／ 質量
- サイズ
- ・LA-200：204 (L) × 191 (W) × 38 (H) mm
・LA-400：204 (L) × 191 (W) × 58 (H) mm
・LA-500：204 (L) × 191 (W) × 70 (H) mm
・LA-800：204 (L) × 208 (W) × 122 (H) mm
・LA-1500：204 (L) × 208 (W) × 146 (H) mm - 質量
- ・LA-200：0.91 kg [2 lbs]
・LA-400：1.93 kg [4.25 lbs]
・LA-500：2.16 kg [4.75 lbs]
・LA-800：3.54 kg [7.8 lbs]
・LA-1500：4.45 kg [9.8 lbs]
