アナログPWMアンプ [Bantam]
サイズは名刺の約半分

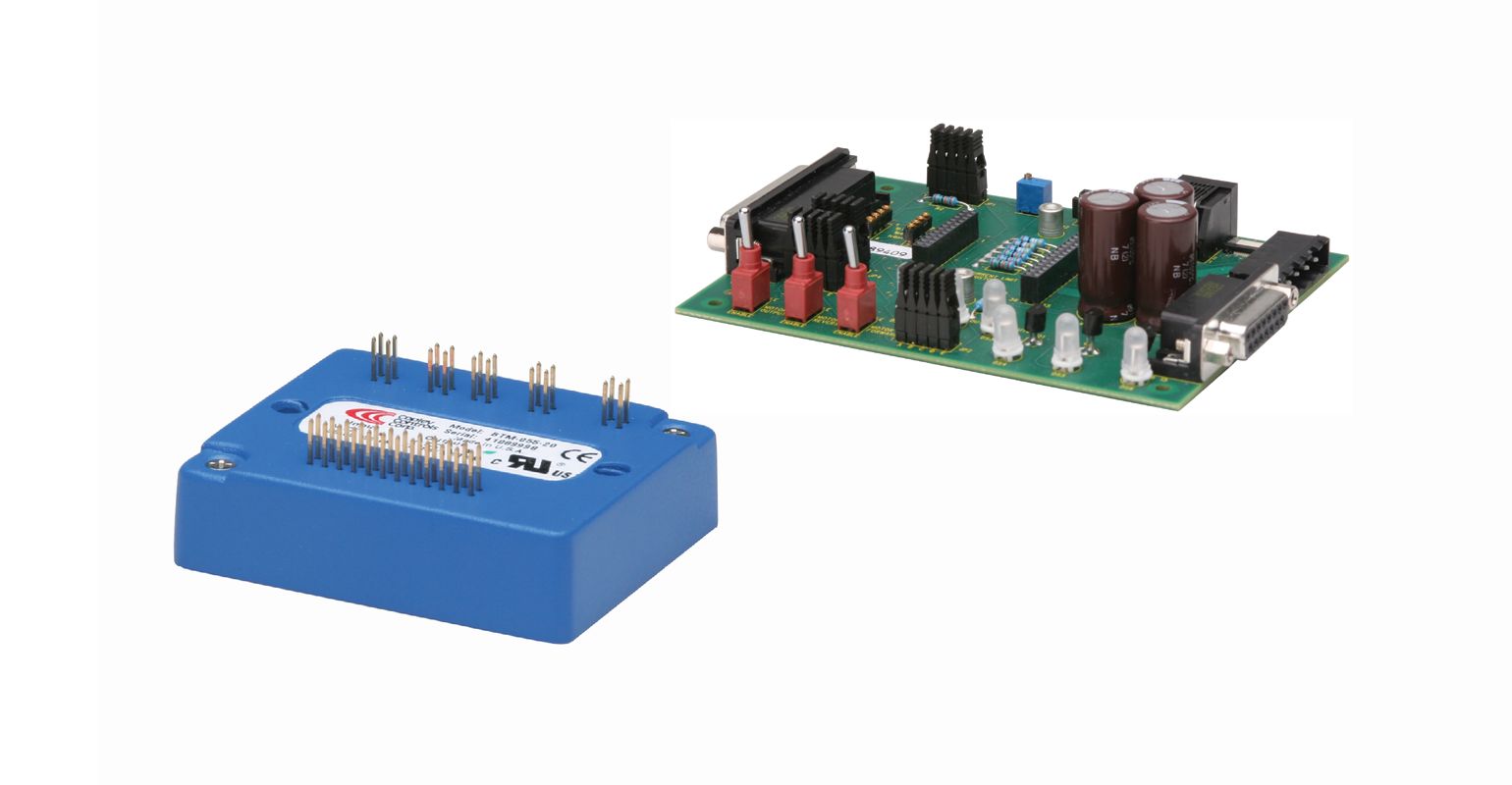

超小型モジュール型アナログPWMアンプ
ラインアップ
| 型番 | 電源電圧 | 出力電流 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 連続電流 | ピーク電流 | ||||||||
| BTM-055-20 | DC 12～55V | １０A | ２０A | ||||||
| BTM-090-10 | DC 20～90V | ５A | １０A | ||||||
サイズ
45.7(D)×53.3(W)×15.2(H) mm
ヒートシンク厚:17.3mm (オプション)
アンプ仕様
| モータの種類 | DCサーボモータ、ACサーボモータ、ボイスコイルモータ | |||
|---|---|---|---|---|
| 制御モード | トルク制御 | |||
| 入力コマンド | ±１０V | |||
| フィードバック | デジタルホール (ACサーボモータ) | |||
| 負荷インダクタンス | ２００μH～４０ｍH | |||
| デジタル入力（０～２４V） | Enable Positive Enable Negative Enable 負荷インダクタンス (Hi/Lo) |
|||
| デジタル出力（最大５V） | アンプOK (フォルト無し時 Lo) | |||
| アナログ出力 | 電流モニター（±3V/ﾋﾟｰｸ電流） 電流指令モニター（±3V/ﾋﾟｰｸ電流） |
|||
| 負荷との合わせ込み | デジタル入力でのインダクタンス切替え 外部抵抗値による上限電流等の調整 |
|||
| 対応規格 | UL、CE規格、RoHS | |||
