VAREDAN PWMアンプ

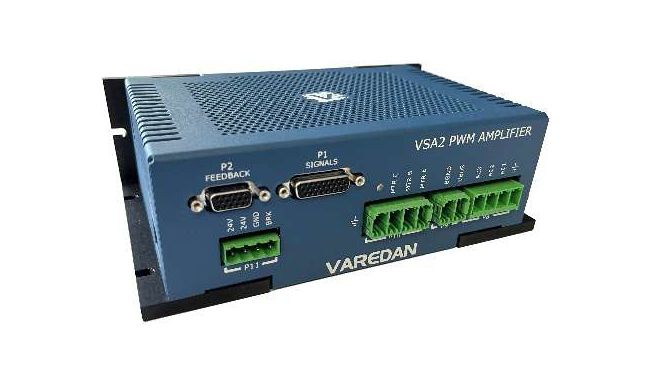

VAREDAN VSA2
AC/DC電源入力の
16ビット高性能デジタル1軸ドライバ
スイッチング周波数:25kHz、入力電源:AC80-240V / DC90-380V、ピーク
出力電流:30A(連続15A)の16bit PWMアンプです。
モーションコントローラからのアナログ電圧指令(±10V, 2相UV指令など)で、電流アンプとして素直な電流特性が魅力です。
出力波形歪を極力抑えた設計で、標準的なPWMアンプより高精度制御を、
リニアアンプより低コスト&小型/軽量をシンプルな構成で実現します。
ラインアップ
| 型番 | 電源電圧 | 連続電流 | ピーク電流 |
|---|---|---|---|
| VSA2-1530 | DC 90～380 V AC 80～240 V (単相/3相) |
15 A | 30 A |

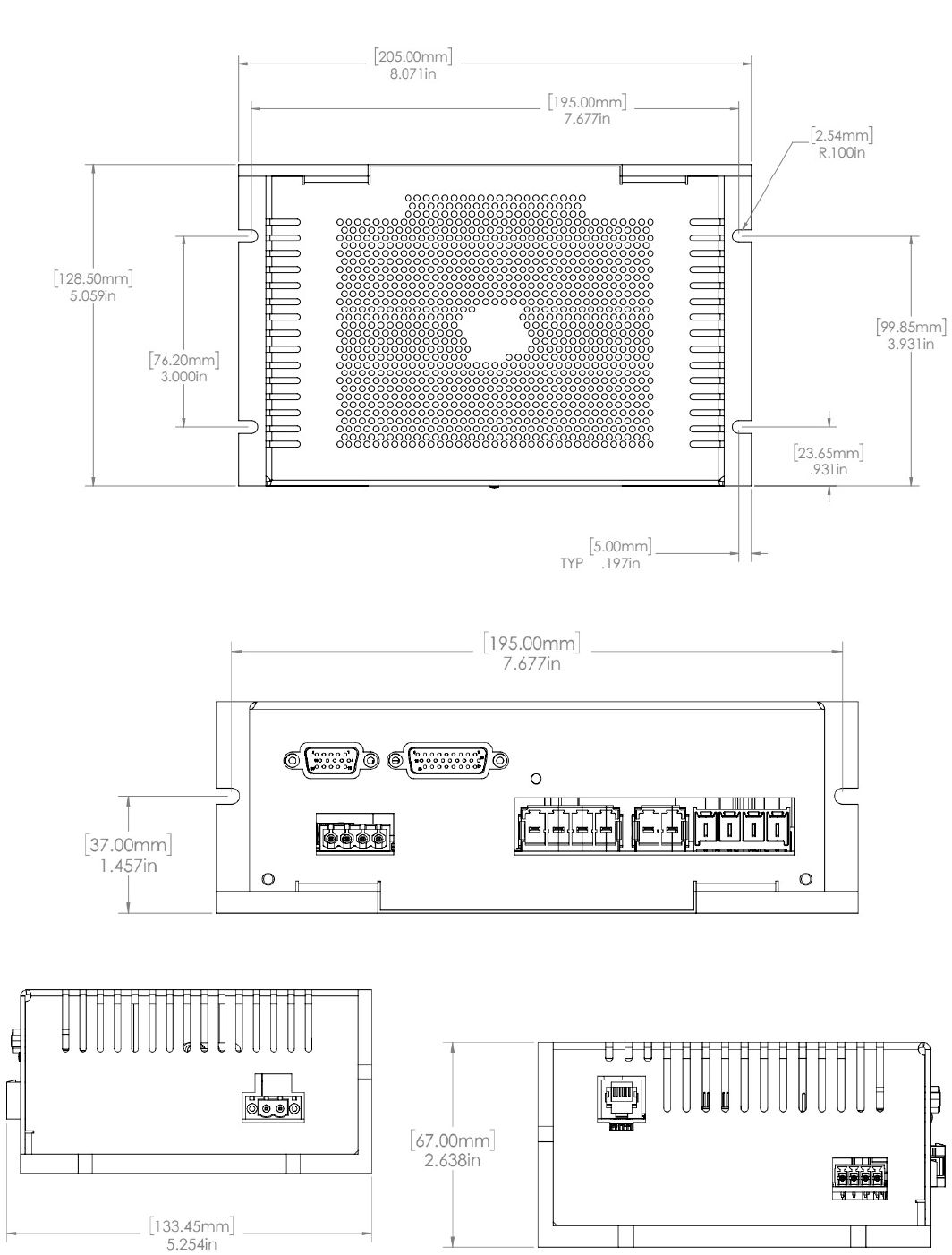

サイズ ／ 質量
- サイズ
- 205 (W) × 129 (D) × 67 (H) mm
- 質量
- 1.36 kg
単位 : [ mm ]
インチ
仕様
| モータの種類 | ACサーボ，DCサーボ，リニアモータ，ボイスコイルモータ(VCM)，磁場コイル，その他 | |
|---|---|---|
| 制御 | 位置制御 | 後日対応予定 |
| 速度制御 | 後日対応予定 | |
| トルク(電流)制御 | ● | |
| 入力コマンド | アナログ ±10V | ● |
| 2相アナログUV ±10V | ● | |
| フィードバック | アブソリュートエンコーダ | 後日対応予定 |
| インクリメンタル エンコーダ (Quad A/B & Z) | ● | |
| アナログ Sin/Cos エンコーダ | 後日対応予定 | |
| デジタルホール | ● | |
| デジタルI/O | 入力数 | 5 |
| 出力数 | 3 | |
| アナログI/O | 入力数 | 2 (差動) |
| 出力数 | 1 (0-5V) | |
